Phát triển Chip toàn diện và hỗ trợ thiết kế

Dịch vụ thiết kế ASIC và SoC trọn gói từ xác định kiến trúc đến tape-out với chuyên môn về các process node tiên tiến

Tổng quan

MIG cung cấp dịch vụ thiết kế và phát triển vi mạch bán dẫn toàn diện, đồng hành cùng khách hàng từ ý tưởng sản phẩm đến hiện thực hóa trên silicon. Với đội ngũ kỹ sư giàu kinh nghiệm trong thiết kế ASIC, SoC và các hệ thống nhúng, chúng tôi phát triển các giải pháp tối ưu về hiệu năng, công suất tiêu thụ và chi phí sản xuất, đáp ứng yêu cầu của nhiều lĩnh vực ứng dụng khác nhau. Thông qua việc hợp tác với các đối tác công nghệ và hệ sinh thái bán dẫn hàng đầu thế giới, MIG áp dụng các quy trình thiết kế tiên tiến và công cụ phát triển tiêu chuẩn ngành nhằm đảm bảo chất lượng, độ tin cậy và khả năng mở rộng của sản phẩm. Từ kiến trúc hệ thống, thiết kế RTL, xác minh, tích hợp IP đến hỗ trợ tape-out và sản xuất, chúng tôi cung cấp năng lực kỹ thuật toàn diện trong suốt vòng đời phát triển chip.

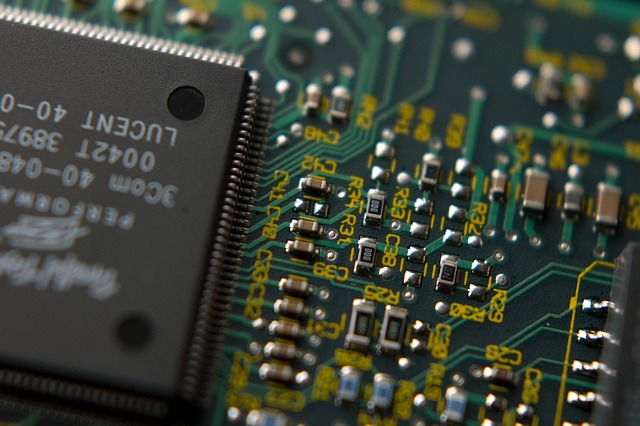

Phát triển chip

Năng lực cốt lõi

Thiết kế kiến trúc

Thiết kế kiến trúc cấp hệ thống được tối ưu cho yêu cầu về hiệu năng, công suất và diện tích

Phát triển RTL

Thiết kế và viết mã ở cấp Register Transfer Level sử dụng Verilog và VHDL cho mạch số

Tích hợp IP

Tích hợp các IP core của bên thứ ba và các khối IP tùy chỉnh vào thiết kế SoC

Kiểm chứng & xác nhận

Kiểm chứng chức năng toàn diện sử dụng các phương pháp và công cụ tiên tiến

Hỗ trợ tape-out

Hỗ trợ trọn vẹn qua các bước kiểm tra thiết kế cuối cùng, tạo GDS và nộp cho foundry

Thiết kế cho kiểm thử (DFT)

Triển khai DFT bao gồm scan chain, BIST và boundary scan

Kiến trúc hệ thống & đặc tả

Xác định kiến trúc chip phù hợp với mục tiêu về hiệu năng, công suất và chi phí

  • Mô hình hóa cấp hệ thống
  • Phân tích hiệu năng
  • Hoạch định ngân sách công suất
  • Xác định giao diện
  • Phân vùng cấp khối
  • Tài liệu đặc tả

Thiết kế & viết mã RTL

Mã RTL chất lượng cao được tối ưu cho synthesis và đáp ứng yêu cầu về timing

  • Viết mã Verilog/VHDL
  • Tối ưu synthesis
  • Clock domain crossing
  • Thiết kế pipeline
  • Triển khai máy trạng thái
  • Tuân thủ tiêu chuẩn viết mã

Kiểm chứng & kiểm thử

Kiểm chứng nghiêm ngặt để đảm bảo tính đúng đắn về chức năng trước khi sản xuất

  • Phát triển testbench UVM
  • Kiểm chứng theo độ phủ
  • Kiểm chứng hình thức
  • Mô phỏng cấp cổng
  • Kiểm chứng timing
  • Phân tích công suất

Thiết kế vật lý & Tape-out

Triển khai backend từ synthesis đến tạo GDS cuối cùng

  • Synthesis và tối ưu
  • Floorplanning
  • Place and route
  • Đóng timing
  • Kiểm chứng vật lý (DRC/LVS)
  • Tạo GDS

Thành phần công nghệ

Verilog
VHDL
SystemVerilog
UVM
Synopsys
Cadence
Mentor
28nm
14nm
7nm
5nm
FinFET

Quy trình thiết kế

1

Đặc tả

2

Kiến trúc

3

Thiết kế RTL

4

Kiểm chứng

5

Tape-out

Ứng dụng theo ngành

Ô tô

Chip ADAS và lái xe tự hành

Di động

Bộ xử lý ứng dụng và baseband

Viễn thông

Hạ tầng 5G và giải pháp RF

Điện toán

Bộ tăng tốc AI và trung tâm dữ liệu

Quản lý nguồn

PMIC và cấp nguồn

IoT

Thiết bị biên siêu tiết kiệm năng lượng

Bắt đầu dự án chip tùy chỉnh của bạn

MIG đồng hành cùng doanh nghiệp từ ý tưởng đến sản phẩm, từ đổi mới sáng tạo đến thành công thực tiễn
